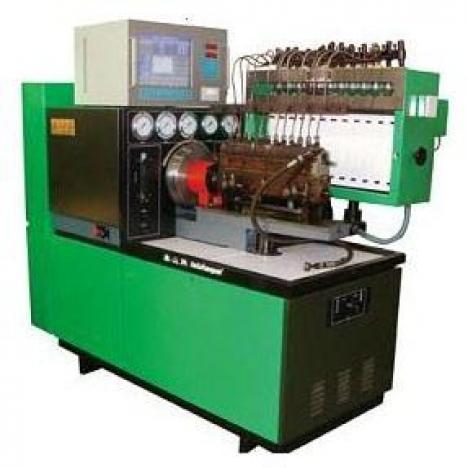

Стенд регулировки ТНВД 05Э (12 секций, 15 кВт)
| Артикул товара | 05Э |
| Наличие товара | Под заказ |
Стенд предназначен для диагностики и регулирования ТНВД типа 133,175, 185 и их модификаций с цикловой подачей до 250 мм2, давлением впрыска до 120 МПа, а также ТНВД двигателей типа ЯМЗ-238, ЯМЗ-240, ЯМЗ-8401.10, ЯМЗ 850, ЯМЗ 7511, ЯМЗ 845.10, ЯМЗ 8421.10, ЯМЗ 84 23.10, ЯМЗ 84 24.10, ЯМЗ-236 БЕ(НЕ), ЯМЗ-236 М2, ЯМЗ-236А, КамАЗ-740, КамАЗ 7408, ЗИЛ-645, ЗИЛ-0550, ГАЗ-5424, ГАЗ-5441, КДЗ-744, Д-65, Д-260, 64НСП 18/22, 6ДМ-21А, ДГР 200/750, Д-245.12, СМД-31, СМД-31Б, СМД-62, СМД-62АТ, СМД-31/32, А-01М, А-01 МЛ, А-01 МТГ, А-41Е, Д-440, СМД-60, СМД-72, СМД-64.
Диагностика производится путем воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерения указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
В стенде используются:
● Электропривод, состоящий из асинхронного электродвигателя и преобразователя частоты, установленной мощностью 15кВт
● Система термостабилизации топлива
● Система высокой и низкой подачи топлива
● Установленная мощность 15кВт
● Управление с электронного тахосчетчика
● Базовая комплектация: комплект кронштейнов, муфт и трубок высокого давления к отечественным и импортным ТНВД, стендовые форсунки.
● Встроенная система наддува
● Встроенный ротаметр
Проверяемые системы:
Испытание и регулировка рядных топливных насосов высокого давления с самостоятельной системой смазки,
с количеством секций до двенадцати, а также ТНВД распределительного типа путем контроля следующих параметров и характеристик:
• величина и равномерность подачи топлива секциями (производительность насосных секций);
• частота вращения вала ТНВД в момент начала действия регулятора;
• частота вращения вала ТНВД в момент прекращения подачи топлива;
• давление открытия нагнетательных клапанов;
• угол начала нагнетания и конца подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
• угол действительного начала и конца впрыскивания топлива (при диагностировании)
• характеристика автоматической муфты опережения впрыска.
• пневматические регуляторы рядных и распределительных ТНВД
Основные технические характеристики
|
Скорость вращения выходного вала (об/мин) |
0~4000 |
|
Направление вращения выходного вала |
Левое, правое |
|
Количество одновременно испытуемых секций |
12 |
|
Выходная мощность (кВт) |
15 |
|
Расстояние от центра вала до плиты (мм) |
125 |
|
Емкость топливного бака (л) |
60 |
|
Давление топливной системы (Мра) Низкое давление Высокое давление |
|
|
Производительность топливоподающей системы (л/мин) |
≥8 |
|
Диапазон измерения впрыска (цикл) |
0-1000 |
|
Температура топлива (гр С) |
40±2 |
|
Постоянное напряжение (V) |
12/24 |
|
Мощность двигателя (кВт) |
15 |
|
Давление воздуха (Мра) |
-0.1-1 |
|
Габаритные размеры (мм) (длина×ширина×высота) |
1820×850×1700 |
|
Вес (kg) |
1350 |
|
Тип тестовой форсунки |
ZS12J1 |
|
Давление впрыска (Мра) |
17.2±0.2 |
Комплектация
|
Наименование |
Кол-во |
|
Кронштейн для установки ТНВД типа — P — Z |
2 |
|
Кронштейн для установки ТНВД — P7 |
2 |
|
Фланец под насосы P7 |
1 |
|
Подставка под насосы P7 |
2 |
|
Кронштейн для установки ТНВД — PE — PF |
2 |
|
Кронштейн для установки ТНВД — PES + фланец |
1 |
|
Кронштейн для установки ТНВД — P |
2 |
|
Подставка под насосы P |
2 |
|
Универсальный кронштейн |
1 |
|
Проставочное кольцо NP — PE |
1 |
|
Фланец под насосы VE |
1 |
|
Кольцо под насосы VE |
1 |
|
Переходные муфты |
4 |
|
Колонные прижимы для установки насосов |
1 |
|
Кронштейн крепления насосов ЯМЗ, КАМАЗ |
2 |
|
Кронштейн крепления насосов УТН |
1 |
|
Кронштейн крепления насосов УТН |
1 |
|
Палец крепления насосов КАМАЗ |
8 |
|
Болт крепления насосов КАМАЗ |
4 |
|
Прихват |
1 |
|
Шпилька крепления насосов ЯМЗ |
4 |
|
Гайка крепления насосов ЯМЗ |
4 |
|
Болт крепления кронштейнов |
4 |
|
Болт крепления ТНВД |
4 |
|
Болт топливный |
11 |
|
Шпилька |
2 |
|
Проставка под станочный болт |
4 |
|
Болт |
2 |
|
Комплект шайб, резиновых колец и штифтов |
1 |
|
Мензурки (большие + маленькие) |
12+12 |
|
Зажимы для мензурок |
24 |
|
РВД 1000 мм. |
2 |
|
Трубки высокого давления: 14*1,5 14*1,5 — 12*1,5 |
|
|
Вороток |
1 |
|
Кислородная трубка со штуцером |
1 |
|
Стендовая форсунка с трубопроводом высокого давления (600 мм.) |
12 |
|
Пеногаситель для использования оточественных форсунок |
12 |
|
Предохранитель |
4 |
|
Кабель 12/24 В |
1 |
|
Лампа освещения |
1 |
