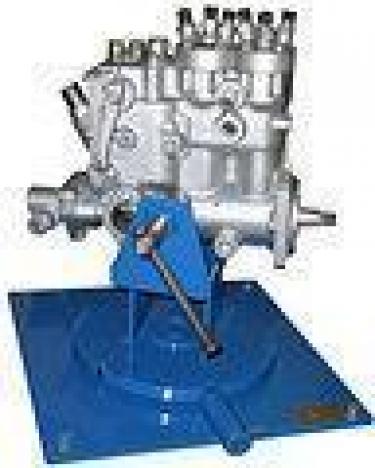

М-404, ДД-3430 Стенд для разборки-сборки ТНВД (УТН)

Расширенная информация

Наличие товара

Под заказ

Тип-настольный переносной. Приспособление предназначено для разборки и сборки топливных насосов высокого давления 4ТН; 6ТН; ЛСТН; УТН-5 на станциях технического обслуживания.

Габаритные размеры (мм): 402х320х173.

Масса (кг) – 18

Количество обслуживающего персонала, чел. -1

Стенд состоит из основания, привинчивающегося к столу; поворотной платформы, на которой укреплены опорные стойки; фиксатора поворота платформы; прижимов.

Комплект поставки:

1.Приспособление для разборки и сборки ТНВД 4ТН; 6ТН; ЛСТН; УТН-5 М-404.

2.Паспорт 404ПС.

Подготовка и порядок работы:

1. Закрепите приспособление на верстаке при помощи четырех болтов.

2. Установите насос на основание струбцины.

3. Зафиксируйте насос винтом.

4. При произведении работ зафиксируйте фиксатором поворотную платформу в удобном для работы положении.

Возможные неисправности и способы их устранения:

Проблема: Затрудненный поворот платформы.

Причина: Загрязнены подшипники поворотной платформы.

Решение: Промыть подшипники соляркой.

Проблема: Фиксатор не возвращается в исходное положение.

Причина: Поломка пружины фиксатора.

Решение: Заменить пружину
