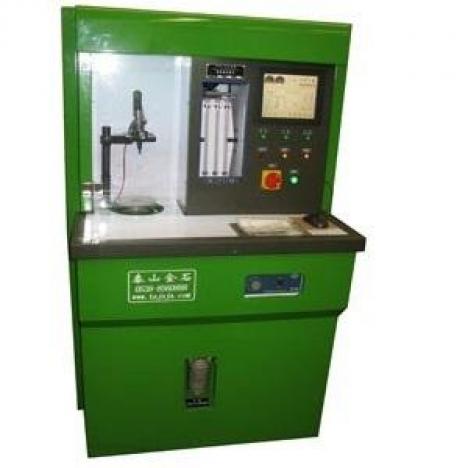

CRIS-900 (CRIS-1) Стенд для испытания и регулировки форсунок Common Rail

Расширенная информация

Артикул товара	CRIS-900
Наличие товара	Под заказ

Стенд CRIS-900 (CRIS-1) предназначен для управления форсунками системы подачи топлива Common Rail и проверки их работоспособности (форма и интенсивность распыла, объемная производительность). В программном обеспечении включены стандартные сигналы управления форсунками системы Bosch CR, Тестовый CR, Denso CR и Delphi CR. Программное обеспечение позволяет запрограммировать необходимый сигнал для самостоятельной работы.

На передней панели устройства находятся: жидкокристаллический индикатор, кнопки управления, многооборотный переключатель.

На задней панели устройства находятся разъёмы «USB» для подключения к персональному компьютеру, «SENS» для подключения датчика давления, «REG», «R2» для подключения регуляторов давления, «1», «2», «3», «4», для подключения кабелей-переходников, соединяющего устройство с форсунками, “PROT” для подключения концевиков защитных ограждений, «СЕТЬ» для подключения сетевого питания ~220 В. Разъём «СЕТЬ» конструктивно выполнен в одном корпусе с предохранителем и кнопкой выключения питания.

Программируемые параметры:

частота подачи импульсов открытия форсунки 60 – 2000 мин-1

длительность импульса открытия форсунки 100 – 3000мкс

начальное давления в системе в зависимости от выбранного датчика

количество циклов открытия форсунки 1 — 5000

Управление давлением:

- контроль давления;

- сигнал управления;

- выбор датчика давления;

- скорость изменения давления;

- компенсация впрыска.

Тест гидроплотности состоит в измерении времени изменения давления от одного порога до другого. Задается два порога давления: верхний порог TH и нижний TL. Время, за которое давление снизится от верхнего до нижнего порога будет отображаться на дисплее.

- верхний порог давления TH (0-max bar);

- текущее значение давления (0-max bar);

- нижний порог давления TL (0-max bar);

- время последнего теста;

Во время подачи на форсунки управляющих импульсов на экране отображается (слева — направо, сверху — вниз):

- длительность импульса (если тестовый сигнал, то +длительность паузы* количества импульсов в цикле);

- номера форсунок, на которые будет подаваться сигнал;

- текущее значение давления (при отсутствии датчика отображаются горизонтальные прочерки);

- требуемое значение давления (только при автоматическом режиме управления давлением); скважность сигнала; количество импульсов; индикатор прогресса (поданная часть импульсов); частота подачи импульсов;

В базовую комплектацию прибора входят кабели для подключения к форсункам системы Bosch, Delphi, все необходимые кабели для подключения к датчикам и регуляторам давления, а так же регулировочные данные на форсунки.
