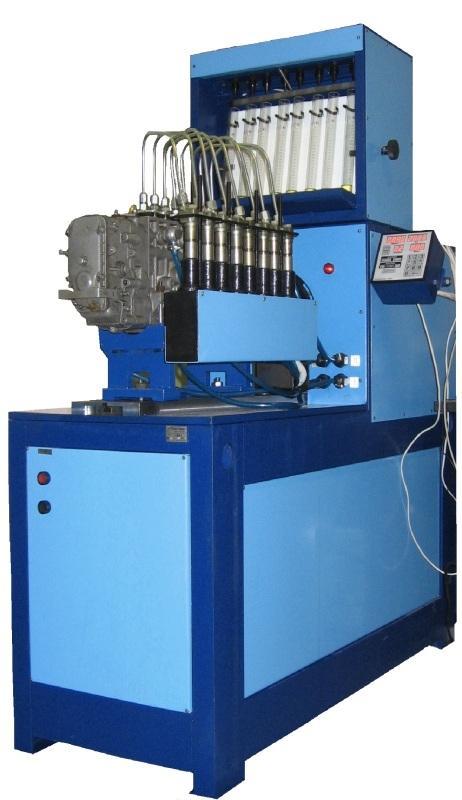

СДМ-8-7,5М Стенд ТНВД мерный блок с электромагнитными клапанами (8 секций, 7,5 кВт)

Расширенная информация

Артикул товара	СДМ-8-7,5М
Наличие товара	Под заказ

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до восьми, а также ТНВД распределительного типа с количеством питающих штуцеров до восьми путём контроля следующих параметров и характеристик:

• величина и равномерность подачи топлива секциями (производительность насосных секций);
• частота вращения вала ТНВД в момент начала действия регулятора;
• угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
• угол действительного впрыскивания топлива (при диагностировании);
• характеристика МОВТ (муфта опережения впрыска топлива).

Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.

Технические характеристики

Тип	стационарный
Количество одновременно испытываемых секций, не более	8
Диапазон воспроизведения:
частоты вращения приводного вала, мин-1	50…3000
отсчёта числа оборотов, об.	1…9999
отсчёта числа циклов	1…9999
давления топлива насоса стенда, МПа (кг/см2)	0…0,6 (0…6)
Предел допускаемого отклонения:
Частоты вращения приводного вала
в интервале: от 70 до 800 мин-1, мин-1	+/-2
свыше 800 мин-1, %	+/-0,25
Отсчёта числа циклов	+/-0,5
Диапазон измерения:
Частоты вращения приводного вала, мин-1	0…9999
Объема топлива мерными емкостями, см3
первого ряда	6…135
второго ряда	2…40
Давление топлива насоса ТНВД, МПа (кг/см2)	0…0,6 (0…6)
Объём топливного бака, л	38
Питание от сети переменного тока, В	380
Установленная мощность привода, кВт	7,5
Габаритные размеры, мм	1400х540х1740
Масса, не более, кг	800
Срок службы, лет	7
Количество обслуживающего персонала	1
