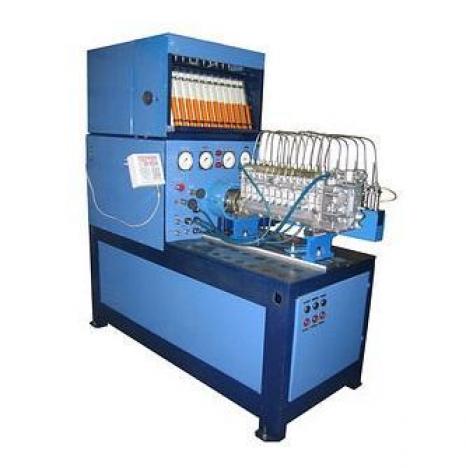

СДМ-12-02-18 Стенд для испытания дизельной топливной аппаратуры (12 секций, 18 кВт)

Расширенная информация

Артикул товара	СДМ-12-02-18
Наличие товара	Под заказ

Универсальные стенды, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), температуры и давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:

• величина и равномерность подачи топлива секциями (производительность насосных секций);
• частота вращения вала ТНВД в момент начала действия регулятора;
• давление открытия нагнетательных клапанов;
• угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
• угол действительного впрыскивания топлива (при диагностировании);
• характеристика МОВТ (муфта опережения впрыска топлива).

Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.

Технические характеристики

Тип	стационарный
Количество одновременно испытываемых секций, не более	12
Диапазон воспроизведения:
частоты вращения приводного вала, мин-1	50…3000
отсчёта числа оборотов, об.	1…9999
отсчёта числа циклов	1…9999
Предел допускаемого отклонения:
Частоты вращения приводного вала
в интервале: от 70 до 800 мин-1, мин-1	+/-2
свыше 800 мин-1, %	+/-0,25
Отсчёта числа циклов	+/-0,5
Диапазон измерения:
Частоты вращения приводного вала, мин-1	0…9999
Объема топлива мерными емкостями, см3
первого ряда	6…135
второго ряда	2…40
Давление топлива насоса стенда, МПа (кг/см2)	0…3 (0…30)
Давление топлива насоса ТНВД, МПа (кг/см2)	0…0,6 (0…6)
Объём топливного бака, л	38
Питание от сети переменного тока, В	380
Установленная мощность привода, кВт	18
Габаритные размеры, мм	1400х540х1740
Масса, не более, кг	800
Срок службы, лет	7
Количество обслуживающего персонала	1
