PQ 400 Прибор для испытания и регулировки форсунок Common Rail

Расширенная информация

Артикул товара	PQ 400
Наличие товара	Под заказ

Прибор для тестирования форсунок PQ400 предназначен для испытания и регулировки форсунок, в том числе двухпружинных (Toyota, Mazda, Hino и т.д.). Используемая технологическая жидкость: дизельное топливо 12 класса чистоты с температурой вспышки паров более 45 градусов.

Привод насоса приводится в движение пневматической магистралью с давлением воздуха до 10 кгс/см2. Технологическая жидкость поступает из бака через фильтр в насос, далее поступает в форсунку и к манометру.

Тип	настольный с пневматическим приводом
Диапазон измерения давления, МПа (кгс/см2)	0 … 60 (0 … 600)
Диапазон воспроизведения давления, МПа (кгс/см2)	27 (270)
Предел допустимого падения давления, МПа (кгс/см2)	1,0 (10)
Предел допускаемой основной приведённой  погрешности измерения давления, %	± 1,5
Номинальная подача топлива, мм3/цикл	1800
Время падения давления после достижения 27 МПа (270 кгс/см2), мин.	3
Ёмкость для технологической жидкости, л, не менее	1,0
Габаритные размеры, мм, не более	420х400х600
Масса (без топлива), кг, не более	30
Количество обслуживающего персонала, чел.	1

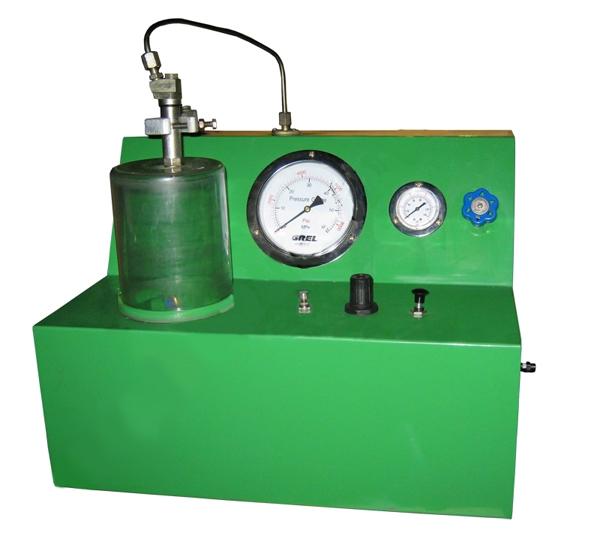

Прибор для испытания форсунок PQ400 состоит из основания, на котором смонтирована пневмогидравлическая система подачи топлива, и корпуса, на котором установлены:

1. Бак с камерой впрыска
2. Держатель форсунок
3. Манометр давления воздуха
4. Манометр давления топлива, подаваемого на форсунку
5. Регулятор частоты срабатывания форсунки
6. Клапан включения
7. Насос
8. Фильтр
9. Регулятор давления воздуха
10. Трубопроводы
