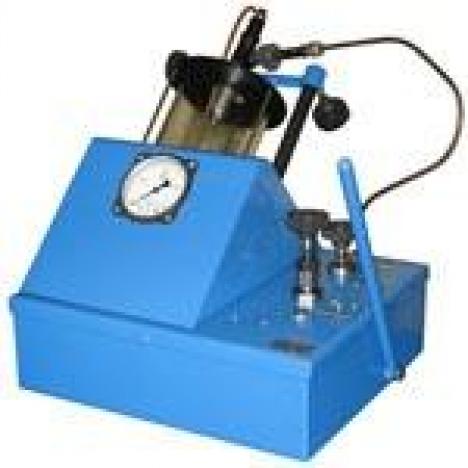

М-107 стенд для испытания и регулировки форсунок

Расширенная информация

Наличие товара

Под заказ

Стенды М-107 предназначены для испытания и регулировки форсунок автотракторных дизельных двигателей на передвижных диагностических установках, и позволяют проверить следующие параметры:

• М-107 проверяет давление начала впрыска;
• Качество распыления топлива;
• Герметичность запорного конуса;
• Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).

На стендах существует прямая топливная магистраль для проверки вибрации иглы и звуковых характеристик распылителя. Измерения стендом М-107 производятся по стрелочному манометру, стендом М-107Э — высокоточным датчиком давления и отображаются на индикаторе электронного блока. Подобное происходит и на cтенде для ремонта ТНВД.

Стенд состоит из корпуса и крышки.

На крышке сверху расположены:

кожух;

рукоятка крана сброса давления из системы;

рукоятка отключения магистрали манометра и накопителя;

штуцер выходного давления;

щуп уровня топлива;

винт стравливания воздуха.

На крышке снизу расположены:

топливный бак;

плунжерный насос;

накопитель.

Топливный бак имеет в днище сливную пробку.

Диапазон воспроизводимого давления, МПа (кгс/см2)	0…40 (0…400)
Емкость для топлива, л не менее	2
Подача топлива, мм3/цикл, не менее	1200
Габаритные размеры, мм, не более	480х456х716
Масса (без топлива), кг, не более	25
Количество обслуживающего персонала, чел.	1
