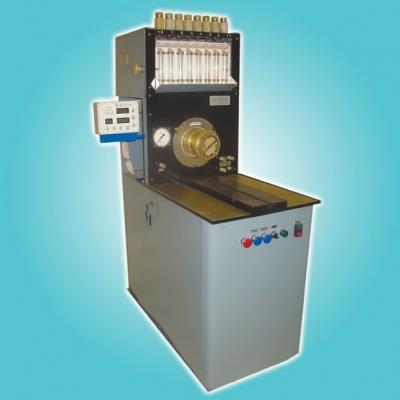

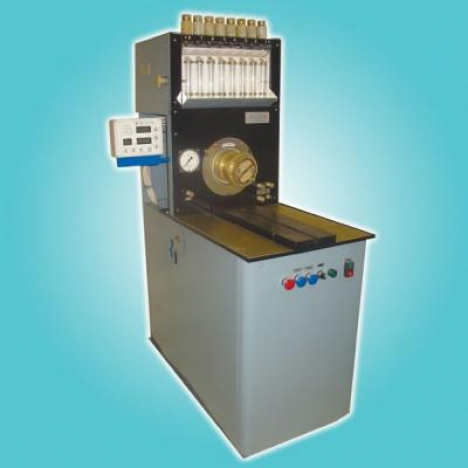

КИ-921-01 Стенд ТНВД (8 секций, 4,1 кВт)
| Артикул товара | КИ-921-01 |
| Наличие товара | Под заказ |
Стенд КИ-921-01 предназначен для испытания и регулирования топливных насосов высокого давления (в дальнейшем ТНВД) автомобильных, тракторных, комбайновых и других дизельных двигателей, а также топливоподкачивающих насосов и фильтров при их ремонте и техобслуживании.
Комплектация стенда по заказу позволяет обслуживать ТНВД зарубежных марок.
Стенд изготовлен в исполнении УХЛ ГОСТ 15150-69 и должен эксплуатироваться в закрытых отапливаемых помещениях при температуре окружающего воздуха от +10°С до +40°С и относительной влажности до 80% при температуре +250С.
На стенде можно испытывать ТНВД типа 60 (ЯЗТА, автомобили МАЗ,КРАЗ, УРАЛ, ЗИЛ);
80 (ЯЗТА, автомобили МАЗ, КРАЗ, УРАЛ, трактор К-700);
33, 337-40, 337-80 (автомобили КамАЗ);
36 и 37 (ЯЗДА, автомобили ГАЗ);
372 (ЯЗДА, УРАЛ);
НД-22 (двигатели СМД-60, СМД-64, СМД-31, СМД-72 и других тракторов Т-150, комбайнов «Колос», ДОН -1500 и др.);
НД-21 (ВЗТА, ЧЗТА, двигатели Д-37, Д-21, Д-144 и др. тракторов Т-40, Т-25, Т-16, Т-28 и др.);
А4ТН-10Х10ТС (АМЗ двигатель А-41 трактора ДТ-75М);
6ТН-10Х10-03 (АМЗ двигатель А-01М трактора Т-4А);
ЛСТН-49010 (ХТЗ, двигатели СМД-14, СМД-17, СМД-18 и др.тракторов ДТ-75, Т-74, комбайнов «Нива», «Сибиряк», «Дон-1200» и др.);
УТН-5, 4УТНМ (НЗТА, двигатели Д-37, Д-50, Д-65, Д-144, Д-240, Д-244 тракторов Т-40М, МТЗ-50, ЮМЗ-6, МТЗ-80 и др.), 4УТНИ-Т (двигатель Д-245, 12 автомобиля ЗИЛ-5301 «Бычок».)
По специальному заказу стенд можно укомплектовать сменными частями, что позволит испытывать ТНВД других отечественных и некоторых зарубежных фирм:
Д-108, Д-160, Д-180 (ЧТЗ);
ТНВД 36, 77 (автомобили ГАЗ); «MOTORPAL» (Чехия);
«BOSСH» (ФРГ);
«Икарус» (Венгрия) и др.
На стенде можно проводить следующие операции:
1) испытание и регулирование рядных и V-образных ТНВД с количеством секций до 8, а также ТНВД распределительного типа с количеством штуцеров до 8 по следующим показателям:
- величина и равномерность подачи топлива насосными элементами;
- угол геометрического начала нагнетания топлива или величина подъема плунжера,
соответствующая началу нагнетания топлива;
- угол действительного начала впрыскивания топлива через форсунку;
2) испытание топливоподкачивающих насосов на максимально развиваемое давление;
3) испытание топливных фильтров на герметичность.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Таблица 1
|
Наименование параметра |
Значение |
|
1. Тип |
Стационарный |
|
2. Число одновременно испытываемых секций (линий нагнетания), шт., не более |
8 |
|
3. Максимальная цикловая подача,мм3/цикл |
240 |
|
4. Диапазон воспроизведения: |
|
|
4.1. частоты вращения приводного вала, мин-1 |
60…3000 |
|
4.2. отсчета числа оборотов (циклов), об/цикл |
50, 100, 150, 200, 250, 300, 350, 400, 500, 800, 1000 |
|
4.3 давления топлива, создаваемого стендовым подкачивающим насосом, МПа (кгс/см2) |
0…0,4 (0…4) |
|
5. Предел допускаемого отклонения: |
|
|
5.1. воспроизведения частоты вращения приводного вала |
|
|
а) в диапазоне (60…800) мин -1, мин -1 |
± 2 |
|
б) в диапазоне (800…3000) мин-1, % |
±0,25 |
|
5.2. воспроизведение заданного числа оборотов (циклов), об.(ц) |
|
|
а) в диапазоне (60…1000) мин-1, |
±0,5 |
|
б) в диапазоне (1000…2000) мин-1 |
±1 |
|
в) в диапазоне (2000…3000) мин-1 |
±1,5 |
|
6. Диапазон измерения: |
|
|
6.1 частоты вращения приводного вала, мин-1 |
20…7000 |
|
6.2 числа оборотов (циклов), об(ц) |
50,100,150,200,250,300, 350,400,500,800,1000 |
|
6.3 объема топлива мерными ёмкостями, мл |
|
|
- первого ряда |
10…100 |
|
- второго ряда |
1…20 |
|
6.4. давления топлива, МПа (кгс/см2) |
0…0,6 (0…6) |
|
6.5. угла начала нагнетания топлива, …0 |
0…360 |
|
6.6. угла начала впрыскивания топлива, …0 |
0…360 |
|
7. Предел допускаемой основной погрешности средств измерения: |
|
|
7.1 объема топлива мерными ёмкостями, мл |
|
|
- первого ряда |
±1 |
|
- второго ряда |
±0,2 |
|
7.2 частоты вращения приводного вала, мин-1, не более |
|
|
- в диапазоне (20…1000) мин-1 |
±0,6 |
|
- в диапазоне (1000…3500) мин-1 |
±0,7 |
|
- в диапазоне (3500…7000) мин-1 |
±0,9 |
|
7.3 температуры топлива, 0С |
±1 |
|
7.4 угла начала нагнетания топлива, …’ |
±20 |
|
7.5 угла начала впрыскивания топлива, …’ |
±20 |
|
8. Предел допускаемой погрешности отсчета заданного числа оборотов (циклов),об(ц) |
±0,1 |
|
9. Вместимость топливного бака, л, не менее |
38 |
|
10. Питание от сети переменного тока: |
|
|
- напряжение, В |
380 |
|
- частота, Гц |
50±1 |
|
11. Установленная мощность, кВт, не менее |
4,1 |
|
- в том числе электродвигателя привода главного вала |
4 |
|
12. Габаритные размеры(длина×ширина×высота), мм, не более |
1230×680×1700 |
|
13. Масса, кг, не более |
430 |
|
14. Средний ресурс, лет, не менее |
7 |
КОМПЛЕКТ ПОСТАВКИ
Таблица 2
|
Наименование |
Обозначение |
К-во |
Условн. марки- ровка |
№ рис. |
Примечание |
|
Стенд для испытания и регулирования топливной аппаратуры дизельных двигателей |
921-01.000.000 |
1 |
|
|
Кроме указанного ниже |
|
Втулка термометра |
921.310.01 |
1 |
|
49 |
|
|
Стойка |
921.120.03В |
2 |
|
31 |
|
|
Стойка (с двумя гайками) |
921.120.03В-01 |
2 |
|
31 |
|
|
Ручка в сборе с поперечиной и перекладиной |
22205.220.20 |
4 |
|
53 |
|
|
Крышка |
921.120.06В |
1 |
|
36 |
|
|
Комплект сменных частей Сборочные единицы |
|||||
|
Топливопровод высокого давления |
921.220.00М |
8 |
|
23 |
L=700мм |
|
Топливопровод высокого давления |
921.230.00М |
8 |
|
23 |
L=1200мм |
|
Кронштейн крепления ТНВД ЯЗТА, 33, 36 |
15723.030.100 |
2 |
|
37 |
|
|
Пластина |
15723.030.200 |
1 |
|
32 |
R=56 |
|
Пластина |
15723.030.200-01 |
1 |
|
32 |
R=56 |
|
Кронштейн ТНВД ТН, УТН, НД-21, 6ТН |
22210.026.000 |
1 |
|
10 |
|
|
Кронштейн крепления насосов НД-22 |
22210.027.000 |
1 |
|
11 |
|
|
Переходник насосов типа ТН-8,5×10 |
22201.57.000 |
1 |
4ТН НД-21 |
2 |
|
|
Переходник насосов типа УТН-5 |
22201.58.000 |
1 |
УТН-5 |
1 |
|
|
Переходник насосов двигателей типа ЯМЗ-236, -238, -240 |
22201.59.000 |
1 |
60 80 90 |
3 |
|
|
Переходник насосов типа НД-22, 6ТН |
22201.59.000-01 |
1 |
НД-22 6ТН |
4 |
|
|
Переходник насосов типа 80 |
22201.59.000-02 |
1 |
80 |
5 |
|
|
Переходник насосов КАМАЗ |
22205-02.310.20 |
1 |
33 |
6 |
|
|
Переходник насосов типа 4УТНИ |
22210.059.000 |
1 |
|
9 |
|
|
Переходник насосов 337 |
22210.060.000 |
1 |
|
12 |
|
|
Переходник насосов 323 |
22210.060.000-01 |
1 |
|
12 |
|
|
Устройство натяжное |
22210.025.000 |
1 |
|
13 |
|
|
Топливопровод |
921.260.00 |
3 |
|
19 |
L=900 |
|
Топливопровод (штуцерIII-штуцерIV) |
921.520.00М-01 |
1 |
|
|
L=550 Взамен 921.520.00В |
|
Топливопровод (вентиль – V штуцер) |
921.520.00М-02 |
1 |
|
14 |
L=750 |
|
Вентиль |
22201.53.000Б |
1 |
|
25 |
|
|
Комплект дренажных патрубков |
22210-02.096.000 |
8 |
|
20 |
Болты ФШ, КАМАЗ, Д-108 |
|
Топливопровод фильтра двигателя ЯМЗ |
921.300.00М |
1 |
|
54 |
|
|
Топливопровод фильтра двигателя ЯМЗ |
921.330.00М |
1 |
|
55 |
|
|
Детали |
|||||
|
Шайба уплотнительная |
921.000.71 |
16 |
|
27 |
Алюм. Ø14 |
|
Шайба сферическая |
15723.030.003 |
4 |
|
21 |
|
|
Болт специальный |
22201.00.011 |
4 |
|
22 |
М14х1,5 |
|
Крышка |
22205-02.310.03 |
1 |
|
34 |
КАМАЗ |
|
Прокладка |
22205-02.310.04 |
1 |
|
35 |
- «- |
|
Палец |
22205-02.310.12 |
4 |
|
17 |
|
|
Болт |
22205-02.310.13 |
4 |
|
18 |
|
|
Болт станочный |
22210.000.020 |
4 |
|
30 |
М12х50 |
|
Переходник форсунок — ФД-22 |
22210.000.026 |
6 |
|
8 |
Ø22х30 |
|
- ЯМЗ-238 |
22210.000.026-01 |
8 |
|
8 |
Ø24 |
|
- ЯМЗ-740 |
22210.000.026-02 |
8 |
|
8 |
Ø24,6 (КАМАЗ) |
|
- ФШ, 6Т2, Д-37 |
22210.000.026-03 |
6 |
|
8 |
Ø25 |
|
Переходник к МОВ 33 (КАМАЗ) |
22210.000.039 |
1 |
|
28 |
|
|
Заглушка |
921.000.34М |
1 |
|
26 |
М16х1,5 внутр. |
|
Стандартные изделия |
|||||
|
Болт М8х12 |
ГОСТ 7798-70 |
2 |
|
|
КАМАЗ масло |
|
Болт М8х45 |
ГОСТ 7798-70 |
4 |
|
|
КАМАЗ пластины |
|
Болт М10х25 |
ГОСТ 7798-70 |
4 |
|
|
НД-22 |
|
Болт М10х45 |
ГОСТ 7798-70 |
2 |
|
|
УТН-5 |
|
Гайка М12 |
ГОСТ 5915-70 |
4 |
|
|
Станочный болт |
|
Шайба 8.65Г.05 |
ГОСТ 6402-70 |
4 |
|
|
|
|
Шайба 12.65Г.05 |
ГОСТ 6402-70 |
4 |
|
|
Станочный болт |
|
Комплект инструмента и принадлежностей |
|||||
|
Моментоскоп |
921.116.00В |
1 |
|
|
|
|
Съемник муфты опережения впрыскивания |
1878.07.000А |
1 |
|
|
|
|
|
1878.07.000А-01 |
1 |
|
|
|
|
Ключ для муфты |
22201.61.100 |
1 |
|
47 |
|
|
Приспособление для определения геометрического начала нагнетания топлива |
22205-02.272.00 |
1 |
|
39 |
М24х1,5 (ЯЗТА) Без индикатора |
|
Индикатор ИЧ-10 |
ГОСТ 577-68 |
1 |
|
|
|
|
Датчик начала впрыскивания |
22210.023.300-01 |
1 |
|
44 |
Контрольный |
|
Ключ для гайки крепления МОВ |
1878.04.000 |
1 |
|
|
|
|
|
1878.04.000-01 |
1 |
|
|
|
|
Термометр |
ТТП 4.1.180.66 ТУ25-2021.010-89 |
1 |
|
|
|
|
Блок контроля |
22207.300.000 |
1 |
|
45 |
Из комплекта поставки тахосчетчика КИ-22207 |
|
Жгут |
22207.400.000-01 |
1 |
|
46 |
|
|
Вороток |
921.000.167М |
1 |
|
43 |
|
|
Комплект запасных частей |
|||||
|
Пружина датчика |
22205.210.09А |
8 |
|
41 |
|
|
Прокладка |
22210.023.303Б |
4 |
|
24 |
Ø9х23 Н=7 |
|
Сосуд 100мл |
ТУ25-1110.040-82 |
2 |
|
|
|
|
Пробирка 20 мл |
II-2-20-14/23ХС ГОСТ 1770-74 |
1 |
|
|
|
|
Вставка плавкая ВПТ6-24 (1А) |
ТУ11-85 ОЮО.481.021ТУ |
2 |
|
|
|
|
Элемент фильтрующий |
201-11117038А |
1 |
|
|
|
|
|
|
|
|
|
|
|
Документация |
|||||
|
Паспорт |
921-01ПС |
1 |
|
|
|
|
Руководство по эксплуатации |
921-01 РЭ |
1 |
|
|
|
|
Паспорт на тахосчетчик КИ-22207 |
22207 ПС |
1 |
|
|
|
|
Техническое описание и инструкция по эксплуатации на тахосчетчик КИ-22207 |
22207 ТО |
1 |
|
|
|
|
Методические указания. Тахосчетчик КИ-22207. Методика поверки |
МУ10.16.0001.020-79 |
1 |
|
|
|
По требованию потребителя за дополнительную плату могут быть поставлены запасные части и другие приспособления и изделия стенда согласно табл. 3, а также любой набор изделий согласно табл. 2.
Таблица 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Фотодатчик |
921.096.00 |
1 |
измерение погрешности отсчета числа циклов с заслонкой при аттестации стенда |
|
Стробоскоп |
22210.029.100Б-01 |
1 |
Запчасть |
|
Ступица с диском |
22210-01.024.000А |
1 |
Запчасть |
|
Муфта дисковая |
22210-01.044.000 |
1 |
Запчасть |
|
Фотодатчик |
22210.022.000 |
1 |
Запчасть |
|
Комплект для испытания насосов «Раба Ман» (Икарус) |
22210.036.000 |
1 |
Сменная часть |
|
Переходник ТНВД 337-20 |
22210-02.061.000 |
1 |
|
|
Комплект для испытания ТНВД BOSCH- Корея |
22210.045.000 |
1 |
|
|
Комплект для испытания ТНВД BOSCH типа PES5P120A/3L7310-1 двигателя «MAN» |
22210.046.000 |
1 |
|
|
Комплект для испытания ТНВД двигателя Д-108 |
22210.053.000 |
1 |
|
|
Комплект для испытания ТНВД NP-PES6PD120A410RN9 |
22210.062.000 |
1 |
ЯПОНИЯ КАМАЦУ |
|
Комплект для испытания ТНВД NP-PE6P120/721RS3000 |
22210.063.000 |
1 |
ЯПОНИЯ ХИТАЧИ |
|
Комплект для испытания ТНВД NP-PE8AD105A412RS2N62 |
22210.064.000 |
1 |
ЯПОНИЯ МИЦУБИСИ |
|
Комплект для испытания ТНВД типа 36,77 двигателей ГАЗ-542, ГАЗ-544 |
22210.054.000 |
1 |
|
|
Комплект для испытания ТНВД BOSCH PE8P120A920/5RS7525 (КАМАЗ) |
22210-02.093.000 |
1 |
|
|
Комплект для испытания ТНВД двигателей 1Д20,Д6,УТД-20 |
22210-02.094.000 |
1 |
|
