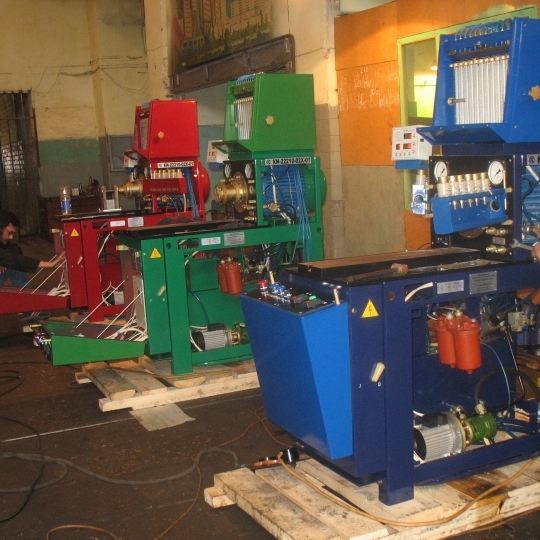

КИ-22210-02М-7.5 Стенд ТНВД (12 секций, 7,5 кВт)

Наименование параметра

Значение

1.   Тип

Стационарный

2.   Число одновременно испытываемых  секций (линий

      нагнетания), шт., не более

12

3.   Диапазон воспроизведения:

3.1  частоты вращения приводного вала, мин-1

60…3000

3.2  отсчета числа оборотов (циклов)

1…9999

3.3  давления топлива, создаваемого стендовым насосом,

       МПа (кгс/см2)

0…2,5 (0…25)

3.4  давления воздуха, создаваемого ограничителем

       дымления,       МПа (кгс/см2)

0…0,16 (0…1,6)

3.5  температуры топлива, 0С

20…60

3.6  цикловой подачи топлива в диапазоне  (60…1100)

       мин-1,   мм3/цикл

0…300

4.   Предел допускаемого отклонения:

4.1  воспроизведение часты вращения приводного вала:

       а) в диапазоне (60…800) мин-1, мин-1

       б) в диапазоне (800…3000) мин-1, %

± 2

± 0,25

4.2  температуры топлива, 0С

± 2

5.   Диапазон измерения:

5.1  объема топлива сосудами СТА, мл

      -  первого ряда

6…135

5.2  давления топлива, создаваемого стендовым насосом,

       МПа гс/см2)

0…4 (0…40)

5.3  углов начала нагнетания топлива, …0

0…360

5.4  углов начала впрыскивания топлива, …0

0,5…359,5

6.   Предел допускаемой основной погрешности средств

      измерения:

6.1  объема топлива сосудами СТА, мл

± 1

6.2  углов начала нагнетания топлива, …0

± 0,5

6.3  углов начала впрыскивания (фазовый угол между

       импульсами впрыскивания топлива), …0

± 0,15

6.4  частоты вращения приводного вала, мин-1

± 1,5

6.5  отсчета заданного числа оборотов (циклов), об(цикл)

± 1

6.6  углов разворота муфта опережения впрыскивания, …0

± 0,15

6.7  температуры топлива, 0С

0,1

7.    Вместимость топливного бака, л, не менее

36

8.    Установленная мощность, кВт, не менее

7.5

        - в том числе электродвигателя приводного вала

7.5

9.    Питание от сети переменного тока:

        - напряжение, В

380

        - частота, Гц

50±1

10.    Габаритные размеры   (длина×ширина×высота),

         мм, не более

1580×680×1800

11.    Масса, кг, не более

580

12.    Средний ресурс, лет, не менее

7

Наименование

Обозначение

Кол.

Условн. маркировка

Примечание

Стенд для испытания и регулирования топливной аппаратуры дизельных двигателей

22210-02М-11.000.000

1

Шпилька

22205-01.130.01

6

Гайка

22205-01.130.02

6

Комплект сменных частей — базовый

Кронштейн крепления ТНВД ЯЗТА, 33, 36

15723.030.100

1

                       -01

1

Пластина

15723.030.200

1

R=56

Пластина

15723.030.200-01

1

R=56

Болт

22205-02.310.13

6

М8х125

Шайба сферическая

15723.030.003

6

Палец

22205-02.310.12

4

для ТНВД типа 33

Болт М8х45

ГОСТ 7798-70

4

для ТНВД типа 33

Шайба 8.65Г.05

ГОСТ 6402-70

4

для ТНВД типа 33

Крышка

22205-02.310.03

1

для ТНВД типа 33

Прокладка

22205-02.310.04

1

для ТНВД типа 33

Переходник ТНВД ЯЗТА

 модели  80

22201.59.000-02

1

80

Переходник ТНВД 33(КАМАЗ)

22205-02.310.20

1

33

Наименование

Обозначение

Кол.

Условн. марки-

ровка

Примечание

Переходник форсунок                      — ЯМЗ-740 (КамАЗ)

22210.000.026-02

12

Ø24,6

Переходник к муфте опережения впрыскивания ТНВД 33

22210.000.039

1

33

Заглушка

22210.000.040

1

Топливопровод «III-IV»

22210.066.00Б

1

Применять с системой

высокого давления

Топливопровод ТНВД типа

 4ТН-8,5х10

22210.065.000-01

3

L=900мм

Топливопровод

(вентиль – V штуцер)

22210-02.069.000

1

L=700мм

Топливопровод сливной

921.290.00М

2

L=660мм

Вентиль

22210-02.003.000

1

Топливопровод высокого давления

22210-02.081.000В

12

L=1370мм

Устройство натяжное

22201.025.000

1

Шайба уплотнительная

921.000.71

16

Алюм. Ø14

Планка крепления форсунок ЯМЗ,АМЗ,ФШ,ФД-22

22205-01.400.02

6

ЯМЗ,

АМЗ,ФШ

ФД-22

Планка крепления форсунок КамАЗ

22205-02.310.02

4

33

Болт специальный

22205-01.000.24

2

М14х1,5

Комплект дренажных патрубков

22210-02.096.000

12

М10х1-ФШ-12шт

М10х1,25 -КамАЗ-8шт

Болт станочный

22210.000.020

5

1 шт.для упаковки

Болт специальный

22201.00.011

4

Болт М8х12

ГОСТ 7798-70

2

Болт М10х25

ГОСТ 7798-70

2

Болт М10х45

ГОСТ 7798-70

2

Наименование

Обозначение

Кол.

Условн. марки-

ровка

Примечание

Гайка М12-6Н.5.05

ГОСТ 5915-70

4

Шайба 12.65Г.05

ГОСТ 6402-70

4

Заглушка

22205.000.21

1

Комплект инструмента и принадлежностей

Ключ (для электрошкафа)

22210.032.000А

1

Моментоскоп

921.116.00В

1

Документация

Паспорт

22210-02М-11 ПС

1

Руководство по эксплуатации

22210-02 РЭ

1
