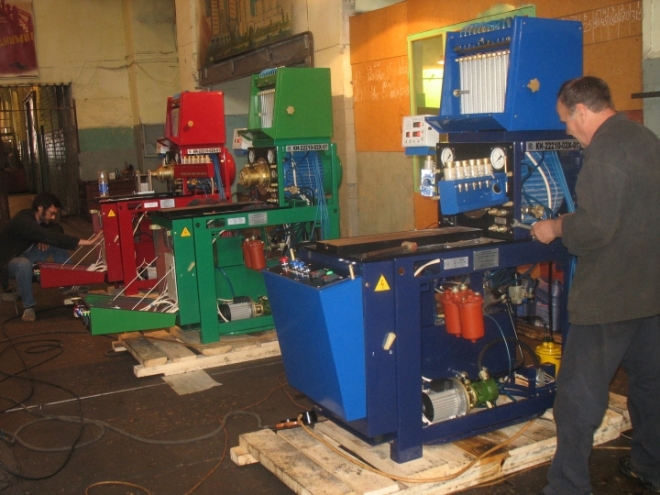

КИ-22210-02М-11 Стенд для испытания и регулирования ТНВД (12 секций, 11,7 кВт)
Артикул товара | КИ-22210-02М-11 |
Наличие товара | Под заказ |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Таблица 1
Наименование параметра |
Значение |
1. Тип |
Стационарный |
2. Число одновременно испытываемых секций (линий нагнетания), шт., не более |
12 |
3. Диапазон воспроизведения: |
|
3.1 частоты вращения приводного вала, мин-1 |
60…3000 |
3.2 отсчета числа оборотов (циклов) |
1…9999 |
3.3 давления топлива, создаваемого стендовым насосом, МПа (кгс/см2) |
0…2,5 (0…25) |
3.4 давления воздуха, создаваемого ограничителем дымления, МПа (кгс/см2) |
0…0,16 (0…1,6) |
3.5 температуры топлива, 0С |
20…60 |
3.6 цикловой подачи топлива в диапазоне (60…1100) мин-1, мм3/цикл |
0…300 |
4. Предел допускаемого отклонения: |
|
4.1 воспроизведение часты вращения приводного вала: а) в диапазоне (60…800) мин-1, мин-1 б) в диапазоне (800…3000) мин-1, % |
± 2 ± 0,25 |
4.2 температуры топлива, 0С |
± 2 |
5. Диапазон измерения: |
|
5.1 объема топлива сосудами СТА, мл - первого ряда
|
6…135
|
5.2 давления топлива, создаваемого стендовым насосом, МПа гс/см2) |
0…4 (0…40) |
5.3 углов начала нагнетания топлива, …0 |
0…360 |
5.4 углов начала впрыскивания топлива, …0 |
0,5…359,5 |
6. Предел допускаемой основной погрешности средств измерения: |
|
6.1 объема топлива сосудами СТА, мл |
± 1 |
6.2 углов начала нагнетания топлива, …0 |
± 0,5 |
6.3 углов начала впрыскивания (фазовый угол между импульсами впрыскивания топлива), …0 |
± 0,15 |
Окончание таблицы 1
Наименование показателя и единица измерения
|
Величина |
6.4 частоты вращения приводного вала, мин-1 |
± 1,5 |
6.5 отсчета заданного числа оборотов (циклов), об(цикл) |
± 1 |
6.6 углов разворота муфта опережения впрыскивания, …0 |
± 0,15 |
6.7 температуры топлива, 0С |
0,1 |
7. Вместимость топливного бака, л, не менее |
36 |
8. Установленная мощность, кВт, не менее |
11,7 |
- в том числе электродвигателя приводного вала |
11 |
9. Питание от сети переменного тока: |
|
- напряжение, В |
380 |
- частота, Гц |
50±1 |
10. Габаритные размеры (длина×ширина×высота), мм, не более |
1580×680×1800 |
11. Масса, кг, не более |
580 |
12. Средний ресурс, лет, не менее |
7 |
КОМПЛЕКТ ПОСТАВКИ
Таблица 2
Наименование |
Обозначение |
Кол. |
Условн. марки- ровка |
Примечание |
Стенд для испытания и регулирования топливной аппаратуры дизельных двигателей |
22210-02М-11.000.000 |
1 |
|
|
Шпилька |
22205-01.130.01 |
6 |
|
|
Гайка |
22205-01.130.02 |
6 |
|
|
Комплект сменных частей — базовый |
||||
Кронштейн крепления ТНВД ЯЗТА, 33, 36 |
15723.030.100 |
1 |
|
|
-01 |
1 |
|
|
|
Пластина |
15723.030.200 |
1 |
|
R=56 |
Пластина |
15723.030.200-01 |
1 |
|
R=56 |
Болт |
22205-02.310.13 |
6 |
|
М8х125 |
Шайба сферическая |
15723.030.003 |
6 |
|
|
Палец |
22205-02.310.12 |
4 |
|
для ТНВД типа 33 |
Болт М8х45 |
ГОСТ 7798-70 |
4 |
|
для ТНВД типа 33 |
Шайба 8.65Г.05 |
ГОСТ 6402-70 |
4 |
|
для ТНВД типа 33 |
Крышка |
22205-02.310.03 |
1 |
|
для ТНВД типа 33 |
Прокладка |
22205-02.310.04 |
1 |
|
для ТНВД типа 33 |
Переходник ТНВД ЯЗТА модели 80 |
22201.59.000-02 |
1 |
80 |
|
Переходник ТНВД 33(КАМАЗ) |
22205-02.310.20 |
1 |
33 |
|
Продолжение таблицы 2
Наименование |
Обозначение |
Кол. |
Условн. марки- ровка |
Примечание |
Переходник форсунок — ЯМЗ-740 (КамАЗ) |
22210.000.026-02 |
8 |
|
Ø24,6 |
Переходник к муфте опережения впрыскивания ТНВД 33 |
22210.000.039 |
1 |
33 |
|
Заглушка |
22210.000.040 |
1 |
|
|
Топливопровод «III-IV» |
22210.066.00Б |
1 |
|
Применять с системой высокого давления |
Топливопровод ТНВД типа 4ТН-8,5х10 |
22210.065.000-01 |
3 |
|
L=900мм |
Топливопровод (вентиль – V штуцер) |
22210-02.069.000 |
1 |
|
L=700мм |
Топливопровод сливной |
921.290.00М |
2 |
|
L=660мм |
Вентиль |
22210-02.003.000 |
1 |
|
|
Топливопровод высокого давления |
22210-02.081.000В |
12 |
|
L=1370мм |
Устройство натяжное |
22201.025.000 |
1 |
|
|
Шайба уплотнительная |
921.000.71 |
16 |
|
Алюм. Ø14 |
Планка крепления форсунок ЯМЗ,АМЗ,ФШ,ФД-22 |
22205-01.400.02 |
6 |
ЯМЗ, АМЗ,ФШ ФД-22 |
|
Планка крепления форсунок КамАЗ |
22205-02.310.02 |
4 |
33 |
|
Болт специальный |
22205-01.000.24 |
2 |
|
М14х1,5 |
Комплект дренажных патрубков |
22210-02.096.000 |
12 |
|
М10х1-ФШ-12шт М10х1,25 -КамАЗ-8шт |
Болт станочный |
22210.000.020 |
5 |
|
1 шт.для упаковки |
Болт специальный |
22201.00.011 |
4 |
|
|
Болт М8х12 |
ГОСТ 7798-70 |
2 |
|
|
Болт М10х25 |
ГОСТ 7798-70 |
2 |
|
|
Болт М10х45 |
ГОСТ 7798-70 |
2 |
|
|
Продолжение таблицы 2
Наименование |
Обозначение |
Кол. |
Условн. марки- ровка |
Примечание |
|
Гайка М12-6Н.5.05 |
ГОСТ 5915-70 |
4 |
|
|
|
Шайба 12.65Г.05 |
ГОСТ 6402-70 |
4 |
|
|
|
Заглушка |
22205.000.21 |
1 |
|
|
|
Комплект инструмента и принадлежностей |
|||||
Ключ (для электрошкафа) |
22210.032.000А |
1 |
|
|
|
Моментоскоп |
921.116.00В |
1 |
|
|
|
Документация |
|||||
Паспорт |
22210-02М-11 ПС |
1 |
|
|
|
Руководство по эксплуатации |
22210-02 РЭ |
1 |
|
|
|
Руководство по эксплуатации на блок измерительный КОЭЗ-9 |
|
1 |
|
|
По заказчика потребителя за дополнительную плату могут быть поставлены запасные части и дополнительные приспособления для испытания и регулирования различных топливных насосов и фильтров
Скачать паспорт КИ-22210-02М-11
