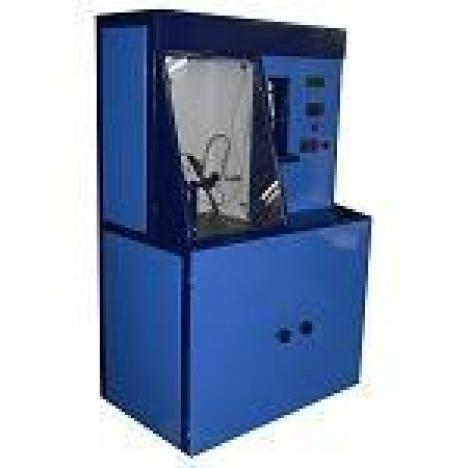

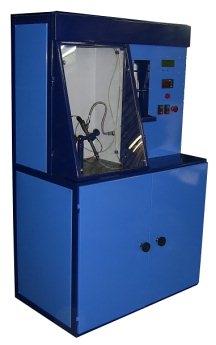

М-108 Диагностический стенд для форсунок Common Rail
| Вес товара | 250 |
| Наличие товара | Под заказ |
Стенд М-108 предназначен для диагностики форсунок Common Rail производства Bosch, Siemens (в том числе пьезо) и форсунок А-04.
Стенд предназначен для работы в помещениях при температуре от 10°С до 35°С, относительной влажности 65% при температуре 20°С, атмосферном давлении от 650 мм рт. ст. до 800 мм рт. ст. Климатеческое исполнение УХЛ 4 ГОСТ 15150-69.
На стенде можно проверить следующие параметры:
— минимальную длительность импульса срабатывания форсунки (BIP — сигнал);
— минимальное давление срабатывания форсунки;
— производительность форсунки в различных режимах.
Управление поддерживанием давления в системе подачи топлива к форсунке, длительностью импульса открытия форсунки, электроклапанами подачи топлива в мерные ёмкости стенда, осуществляется при помощи модулятора. Модулятор включает и ЖК-дисплей, на котором отображается информация при проведении тестов. Управление модулятором производится с помощью пульта управления через ИК-порт, расположенный на приборной панели стенда.
Стенд М-108 состоит из корпуса, системы топливоподачи, системы термостабилизации топлива, электрооборудования и мерного блока. Питание электрооборудования стенда осуществляется от трёхфазной сети переменного тока 380 В, 50 Гц.
В комплект поставки стенда входят также дополнительные принадлежности для тестирования форсунок.
В комплект поставки Модулятора сигналов «Common Rail» входит два кабеля с прозрачной изоляцией для электромагнитных инжекторов с разъемами для BOSCH и грузовых инжекторов, и кабель с красной изоляцией для пъезо инжекторов SIEMENS, BOSCH.
Характеристики стенда:
| - проверка 1-ой форсунки | |
| - ж/к дисплей | |
| - дистанционное управление модулятором сигналов | |
| - регулирование давления в аккумуляторе | от 100 до 1600 бар |
| - мензурочная система измерения: замер подачи замер обратки |
40 мл/ 135 мл 40 мл/ 135 мл |
| - частота включения форсунки | 16 Гц |
| - длительность импульса открытия форсунки | 160 – 5000мкс |
| - наличие насоса подкачки | |
| - наличие манометра контроля давления в линии подкачки топлива | |
| - длительность импульса открытия форсунки | 160 – 5000мкс |
| - тонкость фильтрации топлива | 2 мкм |
| - объем топливного бака | 20 л |
| - температурный контроль тестовой жидкости в диапазоне | 0-100±3 град.С |
| - защитный экран | оргстекло (h=6мм) |
| - питание | 380В, 50 Гц |
| - максимально потребляемая мощность | 5,5 кВт |
| - масса | 250 кг |
| - габариты | 1050x1690x665 мм |
Комплект поставки:
| Артикул | Наименование |
| М-108 | Стенд для диагностики форсунок Common Rail |
| Трубопровод высокого давления в защитной оплетке М12хМ14 (600 мм) | |
| Трубопровод высокого давления в защитной оплетке М14хМ14 (600 мм) | |
| CR-024 | Адаптер для форсунок Renault Premium 0 445 120 003, 004, 009, 010, 014, 015, 019, 020 |
| CR-027 | Адаптер для форсунок MAN 0 445 120 044, 024, 053, 055, 056, 068, 154 |
| CR-028 | Адаптер для форсунок MAN 0 445 120 030, 061, 040, 041, 083, 100, 110, 111, 164, 165, 217, 218, 219 |
| CR-029 | Адаптер для форсунок IVECO 0 445 120 007, 018, 028, 032, 046, 054, 057, 069, 075, 079, 103, 113, 114, 182, 183, 208, 209, 210, 211, 212 |
| Штуцер подачи D=6 мм | |
| Штуцер подачи D=6 мм | |
| Фитинг прямой 6512 6-1/8 | |
| Кабель для форсунок BOSCH | |
| Кабель для форсунок с винтовым зажимом | |
| Кабель для форсунок пьезо BOSCH, SIEMENS (красная изоляция) | |
| Адаптер отвода топлива форсунки BOSCH | |
| Наконечник распылителя D 7 мм | |
| Наконечник распылителя D 9 мм | |
| Виброопора |
