Диагностический кабель с адаптером (ДК-2)

Расширенная информация

Артикул товара	ДК-2
Наличие товара	Под заказ

Диагностический кабель с адаптером (предназначен для диагностики систем электронного управления семейства Евро-3 производства ОАО «ЯЗДА»).

ДК-2 предназначен для проведения диагностики систем электронного управления ЭСУ-1 дизельных двигателей, оснащенных топливной аппаратурой семейства «Евро-3» производства ОАО «ЯЗДА». ДК-2 позволяет осуществлять подключение к диагностическому разъему автомобиля и считывать, настраивать параметры системы управления с помощью компьютера, оснащенного USB-портом, работающего под управлением операционной системы Windows 98/Me/2000/XP/Vista.

Условия эксплуатации:

− относительная влажность воздуха (20…80) %;

− температура окружающей среды (+10…+30)°С;

− атмосферное давление от (84,0…106,7) кПа [(630…800) мм рт ст].

Технические характеристики:

Напряжение питания ДК-2 (12±0,5) В формируется электронным блоком управления двигателем (ЭБУ) 50.3765 и подается на ДК-2 через диагностический разъем.

Когда питание 12 В отключено, при подключении ДК-2 к USB-порту компьютера осуществляется питание логической части преобразователя напряжением 5 В от компьютера. При этом возможна идентификация устройства операционной системой, связь с ЭСУ невозможна.

При подключении диагностической вилки на ДК-2 подается питание 12 В.

Потребляемый ток – 200 мА, не более.

- Интерфейс связи с ЭСУ – K-Line (ISO 9141 ).

- Протокол связи с ЭСУ – KeyWord Protocol (ISO 14230).

- Интерфейс связи с компьютером – USB 1.0, USB 2.0

- ДК-2 соответствует ГОСТ 25176-82 Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие ТУ.

- Посредством ДК-2 осуществляется считывание/ запись параметров ЭСУ. Измерений как таковых ДК-2 не осуществляет и не является, таким образом, средством измерений, поэтому поверке, калибровке не подвергается. По параметрам, считанным с помощью ДК-2 оценка соответствия требованиям ТУ топливной аппаратуры, двигателя, компонентов ЭСУ, прочих узлов, систем и агрегатов не допускается.

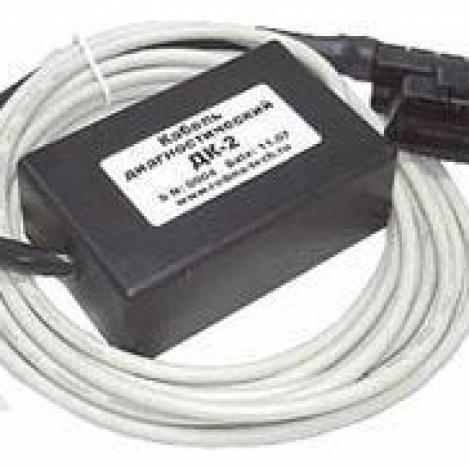

Конструктивно ДК-2 выполнен в виде кабеля соединительного, оснащенного разъемами для подключения устройства к колодке диагностической автомобиля (стандарта OBD-II) и к USB-порту компьютера (Type A).

После установки драйвера ДК-2 в операционной системе устройство эмулируется как COM-порт.

Программное обеспечение EDCDiags v.1.0 предназначено только для диагностирования системы электронного управления ЭСУ-1 производства ОАО «ЯЗДА», поставляемой с топливной аппаратурой семейства 136, 179, применяемой, в частности, на двигателях МАЗ «Евро-3».

ДК-2 является изделием необслуживаемым.
